Bombas Não Normalizadas Grundfos

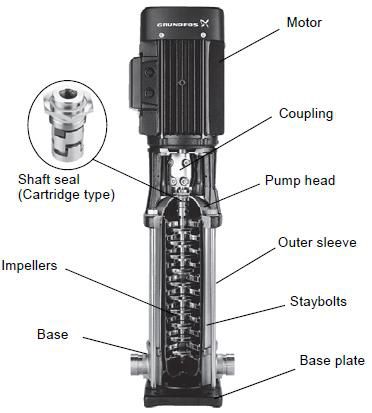

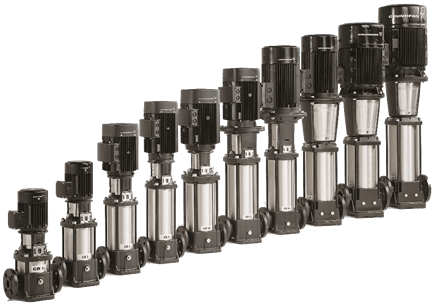

Linha Grundfos CR
A HBR apresenta à indústria a linha de bombas verticais não normalizadas GRUNDFOS, conhecida mundialmente pela superior eficiência energética, durabilidade e robustez de seus projetos.
| Modelo |
CR
FoFo/ AISI-304 |
CRi
AISI-304 |
CRN
AISI-316 |
CRT
titanium |
CRE/ CRiE/
CRNE |
|
Aplicações
|
|
|
|
|
|
 |
 |
 |
 |
 ; |
Principais características
- As bombas estão disponíveis em até 13 tamanhos diferentes
- Acoplamento com espaçador (substituições de selos mecânicos sem a retirada do motor elétrico)
- Versão opcional com baixo NPSHr
- Selo mecânico tipo cartucho, tipo tandem e duplo selo mecânico disponível
- Disponível construção opcional com vedação por O’ring para químicos agressivos
- Disponível versão com refrigeração a ar para altas temperaturas
- Construção com acoplamento magnético (sob consulta)
- Faixa de vazão de até 800gpm (181,7m3/h)
- Faixa de temperatura entre -80ºC a 140ºC
- Faixa de motores entre 0,37kW até 75kW (disponíveis versões a prova de explosão ou variações WEG)

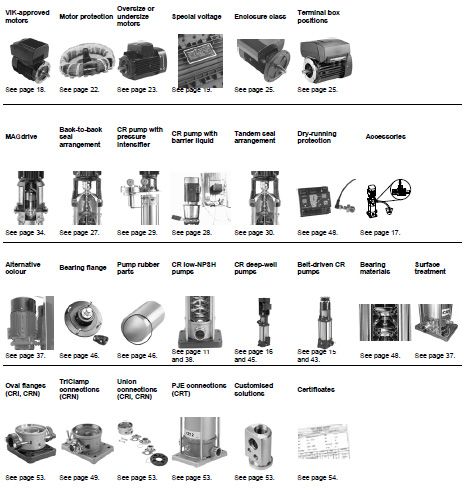

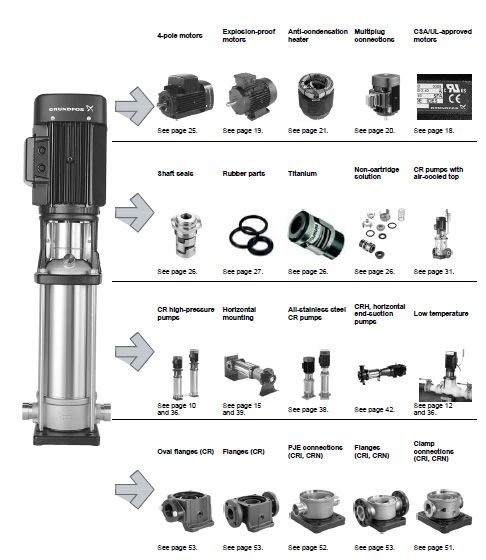

Design totalmente modular, de fácil adaptação para os mais diversos serviços
Exemplos de aplicações
| Características |
Exemplo de aplicações
|
|
Alta pressão
|
|
|
Líquidos Quentes
|
|
|
Líquidos diversos
|
|
Bombas Não Normalizadas Grundfos

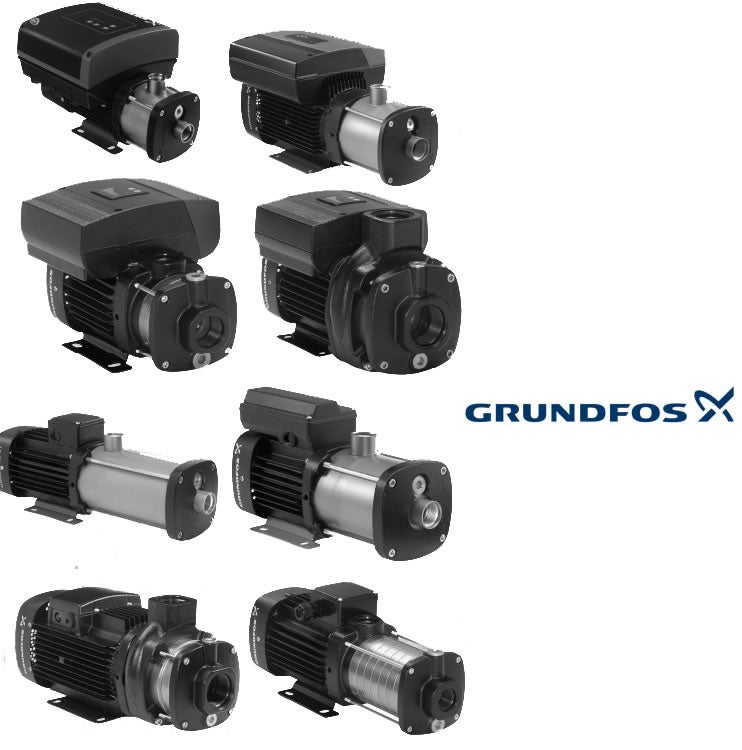

Linhas Grundfos CM e CME

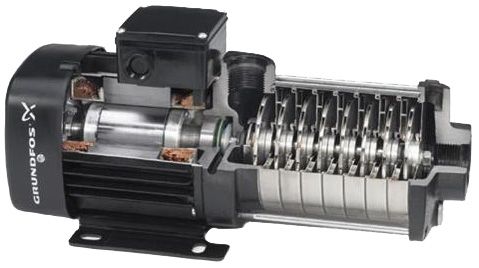

Linhas CM e CME: bombas centrífugas horizontais, multiestágio, end euction, todas fabricadas na forma construtiva de acoplamento fechado com motores elétricos e, opcionalmente, com inversor de frequência integrado ao motor. Todas as partes em contato com o fluido são fabricadas em inox-304 e opcional inox-316, sob consulta. Todas as bombas incorporam um sistema de selagem por selo mecânico de O’ring, livre de manutenção fixo ao eixo motor. Os motores são padronizados TFVE com dimensões que atendem EN-50347 e foram desenvolvidos exclusivamente para as bombas da linha CM/CME para máxima eficiência energética, com tolerâncias elétricas de acordo com a norma EN-60034.
Em termos de eficiência energética as bombas Grundfos CM atendem aos mais rigorosos requerimentos ao redor do mundo por exemplo, a European Ecodesign. Geralmente fornecidos com certificação IE-2, porém a Grundfos possui motores com máxima eficiência energética que atendem a IE-3 e a mais nova linha de motores com suprema eficiência energética atendendo a IE-4 incluindo o inversor de frequência.

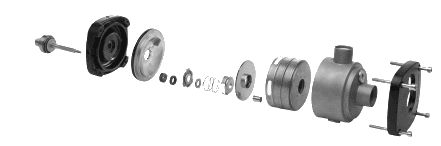

Vista explodida do bombeador sem acionamento

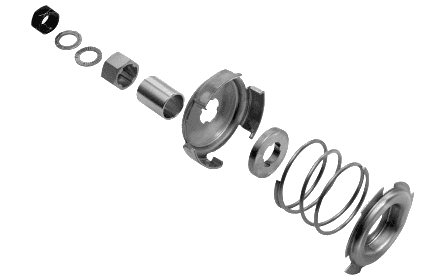

Vista explodida do selo mecânico

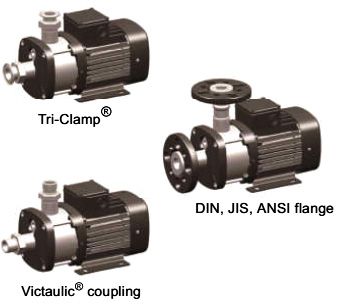

Conexões
As bombas CM podem ser fornecidas nas seguintes variações de conexões:
- Flanges (conforme JIS, DIN, ANSI)
- Clamp
- Victaulic (acoplamento por tubo ranhurado)
Bombas CM e CME: características
- As bombas estão disponíveis em até 6 tamanhos diferentes
- Materiais em contato com o fluído em inox-304 e opcional inox-316
- Selo mecânico tipo O’ring livre de manutenção
- Faixa de vazão de até 32m3/h
- Faixa de temperatura entre -20ºC a 120 ºC
- Faixa de potência de motores entre 0,75kW a 7,5kW

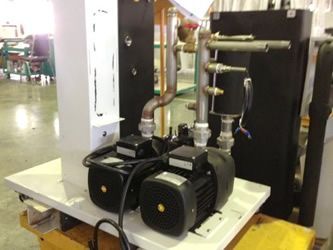

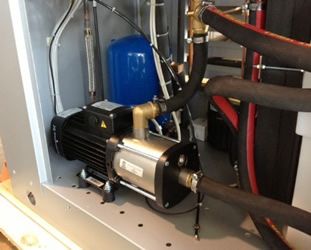

Aplicações
Bombeamento de agua potável
Sistemas de pressurização e lavagem da área de produção

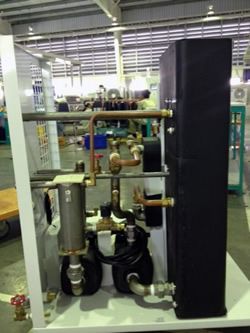

Aquecimento e refrigeração de processos industriais
Equipamentos médicos

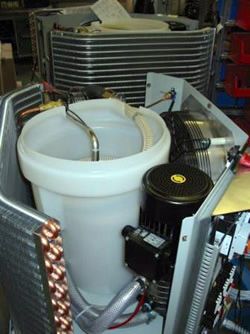

Sistemas de refrigeração

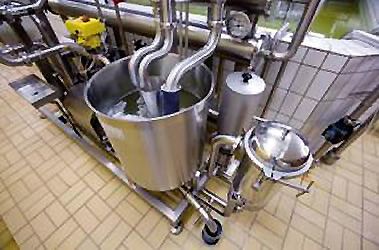

Unidades de CIP (Clean in Place)
